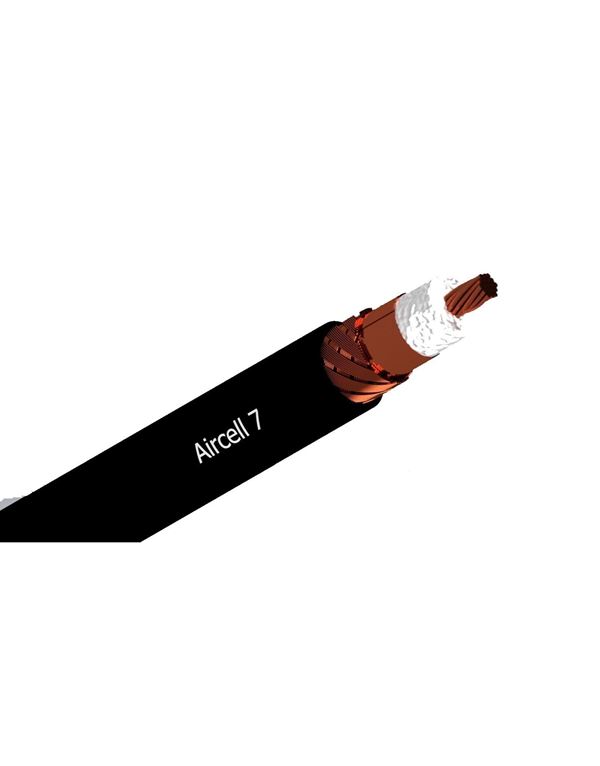

Το Aircell 7 είναι ένα εξαιρετικά ευέλικτο ομοαξονικό καλώδιο για το εύρος συχνοτήτων έως και 6 GHz. Η πολύ χαμηλή απόσβεση σε σχέση με τη διάμετρο και η μικρή ακτίνα κάμψης καθιστούν το καλώδιο , προτεινόμενο σε πολλές εφαρμογές στην τεχνολογία των υψηλών συχνοτήτων.
Η χαμηλή εξασθένηση του Aircell 7 επιτυγχάνεται με ένα διηλεκτρικό PE-LLC χαμηλών απωλειών με περιεκτικότητα σε αέριο άνω του 70%. Το υλικό είναι επίσης ανθεκτικό στην υγρασία. Ο εσωτερικός αγωγός, ένα σκέλος 19 αγωγών από χαλκό χαμηλής περιεκτικότητας σε οξυγόνο, επιτρέπει την ευελιξία του καλωδίου. Για να επιτευχθεί σωστή εξασθένιση, ο εξωτερικός αγωγός Aircell 7 είναι διπλής στρώσης: σε ένα λεπτό, επικαλυπτόμενο φύλλο χαλκού, εφαρμόζεται μια πλέξη θωράκισης χαλκού με βαθμό κάλυψης 85%. Η μεμβράνη είναι επικαλυμμένη με PE στο εσωτερικό και έτσι προστατεύεται από ρωγμές εάν η ακτίνα κάμψης είναι πολύ μικρή. Το μαύρο εξωτερικό τζάκετ από PVC της Aircell 7 είναι σταθεροποιημένο στην υπεριώδη ακτινοβολία (UV-stabilized). Το Aircell 7 είναι ένα σύγχρονο και ευρέως χρησιμοποιούμενο ομοαξονικό καλώδιο για πολλές εφαρμογές: Aσύρματα συστήματα μικρόφωνου και in ear monitor .
Προδιαγραφές
- Διάμετρος 7,3 ± 0,2 mm
- Αντίσταση 50 ± 2 Ω
- Εξασθένηση στα 1 GHz / 100 m 20,44 dB
- f max 6 GHz
- Euroclass acc.to EN 50575 Eca
Ιδιότητες
- Αγωγός και υλικό θωράκισης σύμφωνα με το DIN EN 13602 Cu-ETP-A
- Υλικό θήκης κατά DIN EN 50290-2-22 (VDE 0819), σύνθετος τύπος TM 52 (HD 624.2)
- Επιβραδυντικό φλόγας σύμφωνα με το IEC 60332-1-2
- Επιβραδυντικό φλόγας σύμφωνα με UN/ECE-R 118:2019-06 § 6.2.6, ISO 6722-1:2011-10 § 5.22
- Συμμορφωμένο με RoHS (Οδηγία 2011/65/EC & 2015/863/EU RoHS 3)
- Ανθεκτικό στην υπεριώδη ακτινοβολία
