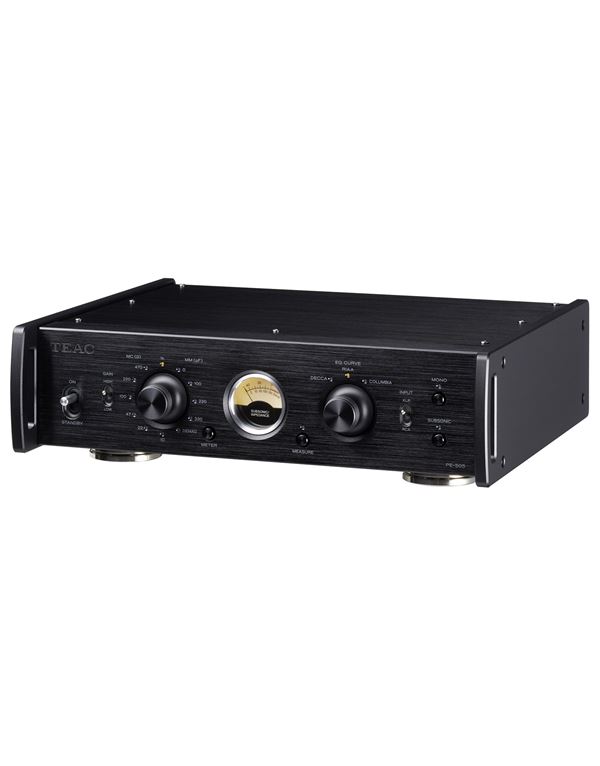

TEAC PE-505 Black Phono Προενισχυτής

”Equalizing”phono ενισχυτής με dual monaural  και fully-balanced κύκλώμα εισόδου/εξόδου.

Ο σχεδιασμός του PE-505 επιτεύχθηκε βασιζόμενος στην τεχνογνωσία της τεχνολογίας ήχου της TEAC, εστιάζοντας στην εγγραφή και την αναπαραγωγή, με στόχο την ακριβή αναπαραγωγή της αρχικής πρόθεσης των παραγωγών/δημιουργών του δίσκου. Το PE-505 θα ενισχύσει ακόμη και πολύ αδύναμα ηχητικά σήματα που λαμβάνονται από την κεφαλή, θα τα επεξεργαστεί χωρίς χρωματισμό και στη συνέχεια θα τα παραδώσει πιστά για να κρατήσει τον ακροατή όσο το δυνατόν πιο κοντά στον αρχικό ήχο που ηχογραφήθηκε, πριν χαραχτεί στο master disc .

Υποστηρίζεται το κύκλωμα διόρθωσης RIAA υψηλής ακρίβειας, καθώς και οι καμπύλες DECCA και COLUMBIA. Επιπλέον, υπάρχει επιλέξιμη αντίσταση φορτίου για κεφαλές MC και χωρητικότητα φόρτωσης για κεφαλές MM , επιτρέποντας στους χρήστες να βελτιστοποιούν τις ρυθμίσεις για τον τύπο της κεφαλής που χρησιμοποιείται και για την κατάσταση του δίσκου .

Review

https://hxosplus.gr/hxos/teac-pe-505/

Χαρακτηριστικά με μια ματιά

• Πλήρως ”διαφορικά”κυκλώματα εισόδων/εξόδων
• Το κύκλωμα RIAA EQ υψηλής ακρίβειας επιτυγχάνει απόκλιση μικρότερη από 0,05dB
• Μεμονωμένες καμπύλες EQ για μονοφωνικούς δίσκους και με EQ από DECCA και COLUMBIA
• Balanced είσοδος MC
• Εναλλαγή σύνθετης αντίστασης MC (10, 22, 47, 100, 220, 470, 1kΩ)
• Χωρητικότητα σύνθετης αντίστασης φορτίου ΜΜ με δυνατότητα εναλλαγής (0, 100, 220, 330 pF)
• Λειτουργία μέτρησης load impedance MC
• Εναλλασσόμενο gain MM/MC (Υψηλό/Χαμηλό)
• Subsonic ανίχνευση
• Subsonic φίλτρο (17Hz, –24dB/οκτ.)
• Λειτουργία MONO που συνδυάζει αριστερό και δεξιό κανάλι ως μονοφωνικό κανάλι
• Λειτουργία DEMAG που απομαγνητίζει τη κεφαλή
• Πόδια(pin-point )3 θέσεων
• Τερματικό GND
• Συμβατό με RoHS

Fully-balanced σχεδιασμός κυκλώματος
Από τον ενισχυτή κεφαλής έως τα τμήματα του ενισχυτή έως το τμήμα του ενισχυτή buffer στο τελικό στάδιο εξόδου, το PE-505 χρησιμοποιεί ένα πλήρως ισορροπημένο σχέδιο κυκλώματος σε όλα τα στάδια που ενισχύει, εξισορροπεί και διατηρεί την καθαρότητα του σήματος ακόμη και των πιο αδύναμων σημάτων ήχου που λαμβάνονται από μια κεφαλή .
Ακόμη και το unbalanced σήμα στη είσοδο RCA μετατρέπεται σε λειτουργία “διαφορικής” επεξεργασίας αμέσως μετά τα τερματικά εισόδου.

Κύκλωμα εξισορρόπησης στην έξοδο της κεφαλής
Απορροφώντας τα σφάλματα στην balanced έξοδο, το κύκλωμα εξισορρόπησης εξόδου παρέχει πιο ακριβές ηχητικό σήμα. Το κύκλωμα διαφορικής εξόδου, πολλαπλασίασε σταυρωτά τις hot και cold εξόδους μεταξύ τους. Ως αποτέλεσμα, και τα δύο σήματα εξισορροπούνται για ένα καθαρό ήχο .

Κύκλωμα RIAA υψηλής ακρίβειας
Ένας πρόσφατα αναπτυγμένος ενισχυτής εξισορρόπησης τύπου NF επιτυγχάνει λιγότερο από ±0,05dB απόκλισης RIAA.
(20Hz έως 20kHz)

Υψηλός λόγος σήματος προς θόρυβο
Το PE-505 επιτυγχάνει 106dB στην είσοδο RCA*1 και 86dB στην είσοδο XLR*2, ενώ η τάση υπολειπόμενου θορύβου φτάνει τα 10μV στο MM και τα 85μV στο MC*3 .
*1 MM *2 MC *3 είσοδος XLR


Καμπύλες OLD EQ υψηλής ακρίβειας
Εκτός από τη σύγχρονη καμπύλη RIAA, υποστηρίζονται επίσης μεμονωμένες καμπύλες σε μονοφωνικά αρχεία από τις DECCA και COLUMBIA που εκδόθηκαν πριν από τον καθορισμό της καμπύλης RIAA το 1955.

Ευέλικτες ρυθμίσεις και μοναδικές λειτουργίες μέτρησης
Το PE-505 διαθέτει δυνατότητα εναλλαγής φορτίου για  MM και δυνατότητα εναλλαγής φορτίου για  MC. Επιπλέον, η λειτουργία μέτρησης αντοχής φορτίου επιτρέπει στους χρήστες να επιλέξουν την κατάλληλη αντίσταση φορτίου πατώντας το πλήκτρο MEASURE στον μπροστινό πίνακα για να εμφανιστεί η συνολική τιμή, συμπεριλαμβανομένης της αντίστασης καλωδίου στο μετρητή.
Επίσης, η λειτουργία Subsonic δείχνει υποηχητικά σήματα μικρότερα από 6Hz στο μετρητή, ενώ το υποηχητικό φίλτρο (17Hz, -24dB/οκτάβα) κόβει την περιττή χαμηλή συχνότητα εκτός του εύρους ακοής.

Λειτουργία DEMAG για ανανέωση των κεφαλών
Με τη λειτουργία γρήγορης απομαγνήτισης, τόσο οι μαγνητισμένοι σιδερένιοι πυρήνες των MC κεφαλών όσο και ο μετασχηματιστής αναβάθμισης απομαγνητίζονται με την αναπαραγωγή ενός δίσκου βινυλίου για μόλις 30 δευτερόλεπτα στη θέση DEMAG.

Tεχνικά χαρακτηριατικά
