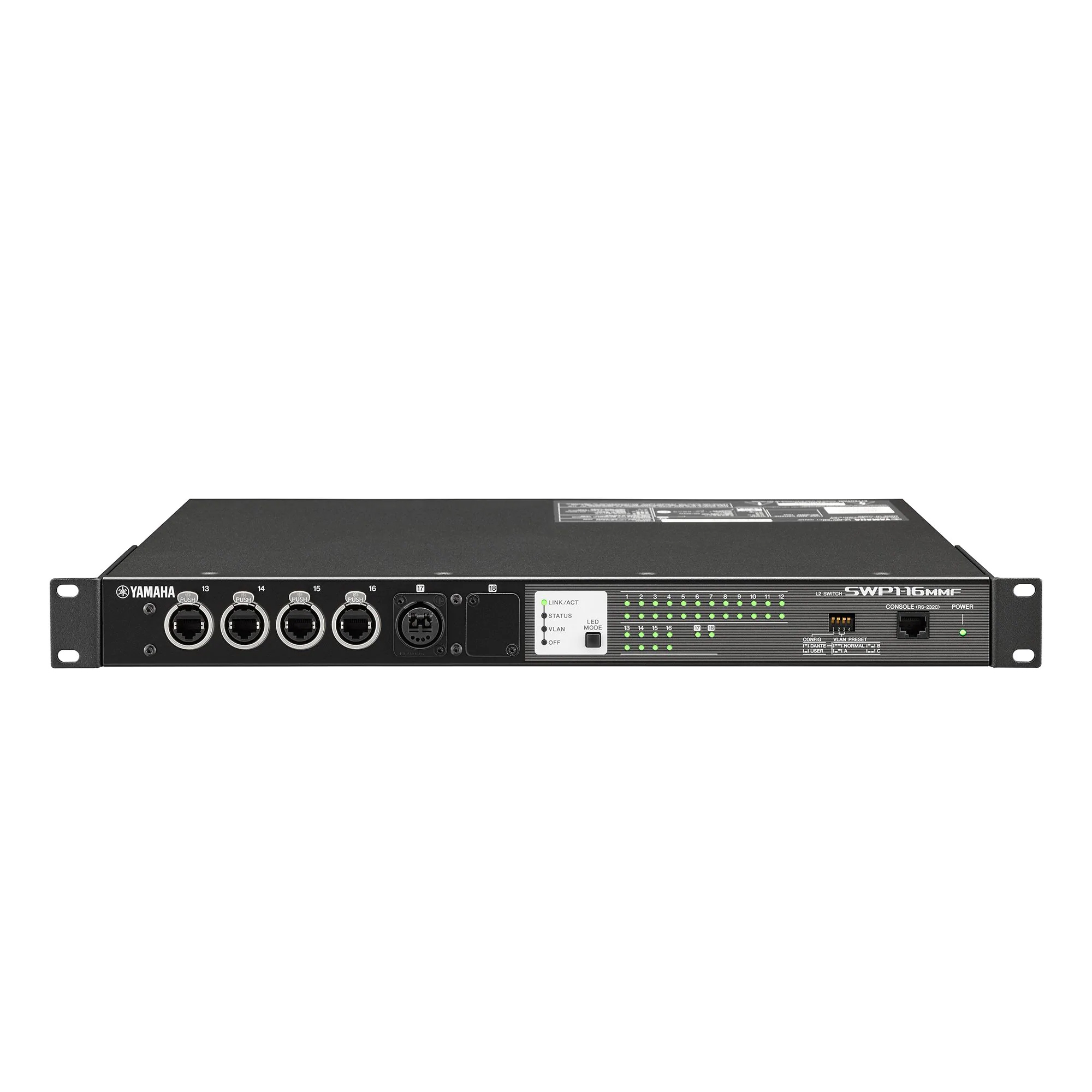

YAMAHA SWP1-16MMF Network Switch

Ένας διακόπτης SWP1 τοποθετείται στη σκηνή και ο ένας βρίσκεται στη θέση FOH. Η σύνδεση με οπτική ίνα μεταξύ των διακοπτών επιτρέπει την αξιόπιστη μετάδοση δεδομένων σε αποστάσεις μέχρι 300 μέτρα. Ένας υπολογιστής μπορεί να συνδεθεί στα switchesγια παρακολούθηση και έλεγχο διαχείρισης ολόκληρου του δικτύου.

Παράδειγμα  2: Eνα αξιόπιστο Dante σύστημα

Σε αυτό το παράδειγμα το VLAN έχει ρυθμιστεί πάνω στους διακόπτες SWP1, με την κύρια γραμμή Dante να εκχωρείται στο VLAN1 και τη δευτερεύουσα γραμμή στο VLAN2. Απαιτούνται μόνο δύο διακόπτες για συνδέσεις καλωδίων. Οι προαιρετικές οπτικές μονάδες MMF-SWP1 είναι απαραίτητο να  προστεθούν στους διακόπτες SWP1 για να επιτρέψουν οπτικές συνδέσεις για κάθε γραμμή.

Παράδειγμα 4: VLAN συγχρόνως  με Dante και  Amp Protocol

Σε αυτή την περίπτωση το VLAN1 χειρίζεται το δίκτυο Dante ενώ το VLAN2 φιλοξενεί ένα δίκτυο monitoring  και ελέγχου ενισχυτών. Αυτό απομονώνει και προστατεύει τον έλεγχο του ενισχυτή από το Dante MultiCast communication .

Παράδειγμα  5: Optical Modules για αξιόπιστες Backbone συνδέσεις

Το πρωτόκολλο Spanning Tree (MSTP / RSTP / STP) μπορεί να παρέχει αξιοπιστία μεταξύ διακοπτών συνδεδεμένων σε loop . Αυτό μπορεί να χρησιμοποιηθεί σε συνδυασμό με το πρωτεύων / δευτερεύων  Dante για ακόμα μεγαλύτερη αξιοπιστία.

* Η διαμόρφωση Spanning Tree δεν μπορεί να ανακληθεί από τις προεπιλογές VLAN, αλλά τα αρχεία ρυθμίσεων παρέχονται στην ιστοσελίδα ήχου της Yamaha pro .
